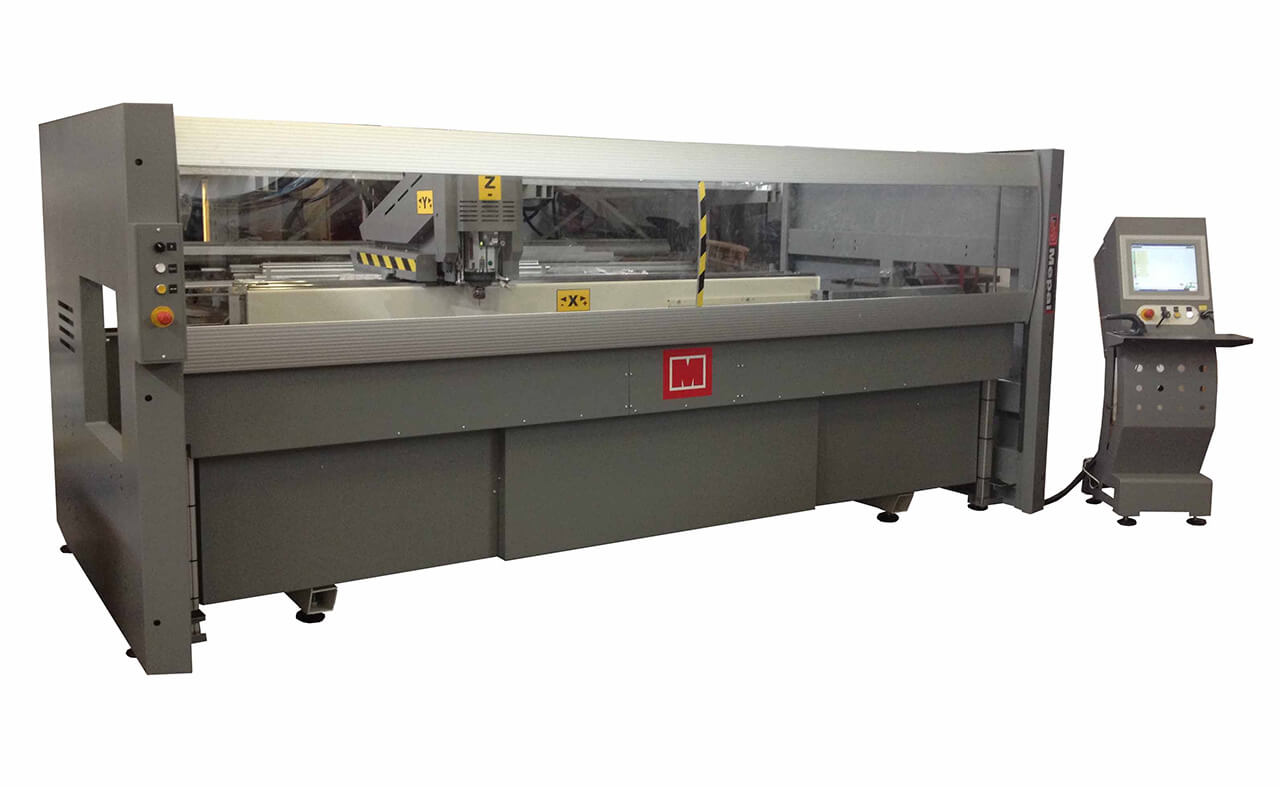

Centre d'usinage pour profilé aluminium ATLANTIS C3SR/C4

Centre d’usinage 3 axes avec commande numérique pour travailler l’aluminium et l’acier.

Informations techniques

Centre d’usinage pour profilé aluminium Atlantis C3SR

  • Vitesse du mandrin : de 2800 à 18000 tours/min
  • Mouvements d’usinage interpolés des axes X et Y gérés par contrôle numérique
  • Descente de l’axe Z gérée par contrôle numérique pour les différentes hauteurs de chambre de profilé, avec réglage de la vitesse par potentiomètre rotatif
  • Hauteur du plan de travail : 850mm
  • Lubrification de l’outil par nébuliseur à débit réglable

Un équipement standard et complet

  • Vitesse du mandrin : de 2800 à 18000 tours/min
  • Mouvements d’usinage interpolés des axes X et Y par contrôle numérique
  • Descente de l’axe Z gérée par contrôle numérique pour les différentes hauteurs de chambre de profilé, avec réglage de la vitesse par potentiomètre rotatif
  • Appareillage électronique avec afficheur graphique pour une utilisation plus simple et intuitive du programme, avec visualisation graphique des figures à éxécuter et possibilité de programmer une séquence d’usinages sur les 3 faces
  • Mouvement des axes X-Y par moteur Brushless et réducteurs de haute précision, tous deux montés sur crémaillères à dents hélicoïdales sans jeu
  • Plan de travail à rotation pneumatique de -90° à 0 à +90°, géré par CNC, gradations intermédiaires sont obtenus par les butées mécaniques
  • Hauteur du plan de travail : 850 mm
  • Lubrification de l’outil par nébulisateur à débit réglable
  • Sécurité d’utilisation maximale grâce à des sélecteurs et à des commandes homme présent

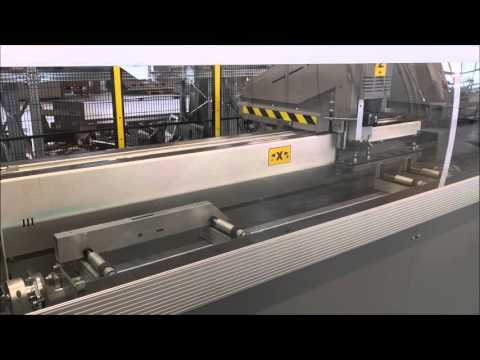

  • 4 étaux pneumatiques horizontaux avec translation le long du plan de travail
  • Double pression de service avec soupapes de sécurité. Correction automatique du diamètre de l’outil par logiciel
  • Capacité de fraisage à 90° : X=300 mm , Y=275 mm, Z=200 mm
  • Broche triphasée HSD ES-330 45kW avec bouton manuel pour relâcher l’outil : 4.5 KW6Hp-1800 tours/min. 400V 4000 Hz
  • Butées de référence du profilé sur les côtés gauche et droit de la machine
  • Bac à copeaux
  • Changeur d'outils automatique pouvant contenir jusqu'à 11 outils.
  • Un boîtier amovible protège les outils contre les copeaux et les poussières produites pendant l'usinage
  • Modèle avec la table tournante pneumatique à 90 ° / 0 ° / -90 °° et un changeur d'outils automatique
  • Modèle avec la table de rotation motorisée de 90 à -90 ° et un changeur d'outils automatique
  • Lubrification micro-goutte
  • Kit d’etaux supplémentaires
  • Mèches fraiseuse de divers diamètres
  • Pinces de divers diamètres
  • Cône ISO30 avec pince
  • Système de mensuration de la hauteur de l’outil
  • Cabine de protection complète
Tronçonneuse 2 têtes ALU PVC AS 534 large section

Informations techniques

Centre d’usinage pour profile aluminium atlantis c4

Centre d’usinage 4 axes avec commande numérique pour travailler l’aluminium et l’acier.

  • Réglage de la vitesse de broche de 2800 à 15000rpm par inverseur
  • Axes X, Y et Z gérés par contrôle numérique. Mouvements d’axes avec des moteurs Brushless
  • 6 pinces pneumatiques à double action, correction du diamètre de l’outil par le logiciel fourni avec la machine
  • Butées gauche et droite
  • Capacités de fraisage: X = 3900mm Y = 275mm Z = 200mm.
