Fraiseuse acier inox

Pour des usinages précis, rapides et sans risques.

Informations techniques

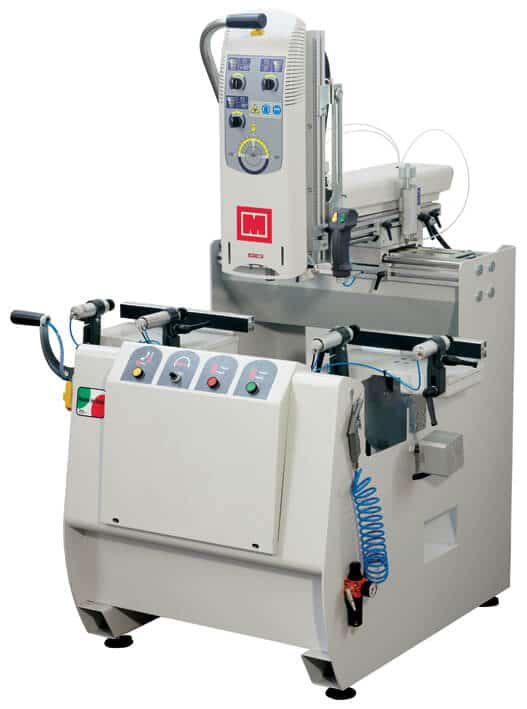

Fraiseuse à copier pour alu, acier et inox PTX500 équipée de :

  • 3 palpeurs pneumatiques,
  • 1 étau orientable à -90°/0°/+90°, régulation de la vitesse électronique, soufflette et lubrification.
  • Course de fraisage : 500 x 280 x 220 mm
  • Matériel garantie 2 ans

Une gamme de 2 machines avec une utilisation très simple.

Un équipement standard et complet

  • Un bâti mécano soudé
  • Une broche avec vitesse de rotation variable
  • 3 palpeurs pneumatiques
  • Une table de travail orientable -90° / 0° / +90°
  • 4 étaux pneumatiques
  • Une lubrification par vaporisation
  • Une plaque de copiage avec usinages normalisés
  • Une soufflette pneumatique
  • Les courses sont : X : 500 mm Y : 280 mm Z : 220 mm

Une variante en version 3 m avec un équipement identique .

Les guidages de la tête de fraisage sont constitués :

  • pour l’axe X de glissières linéaires hautes précision
  • pour les axes Y et Z de roulements à guidage linéaire afin d’obtenir plus de précision et de limiter considérablement les vibrations.

Il y a 4 vérins horizontaux de bridage.

Les courses sont : X : 2600 mm Y : 265 mm Z : 200 mm

La machine est livrée avec 1 pince de 10 mm + 1 fraise alu + 1 fraise carbure pour l’acier 3 plaques de copiage avec les usinages standards

La fraiseuse acier, une conception originale et robuste

Une conception originale et robuste

Les guidages de la tête de fraisage sont constitués pour les axes X,Y et Z de roulements à guidage linéaire afin d’obtenir plus de précision et de limiter considérablement les vibrations.

Il y a 3 palpeurs T1, T2 et T3 avec chacun :

  • 3 diamètres (5/8/10 mm) pour s’adapter au diamètre de la fraise
  • une commande (monte et baisse) pneumatique avec une sélection en face avant
  • un réglage sur l’axe Y simple et précis

L’orientation de l’étau à -90° / 0° / +90° est manuelle avec un blocage pneumatique
