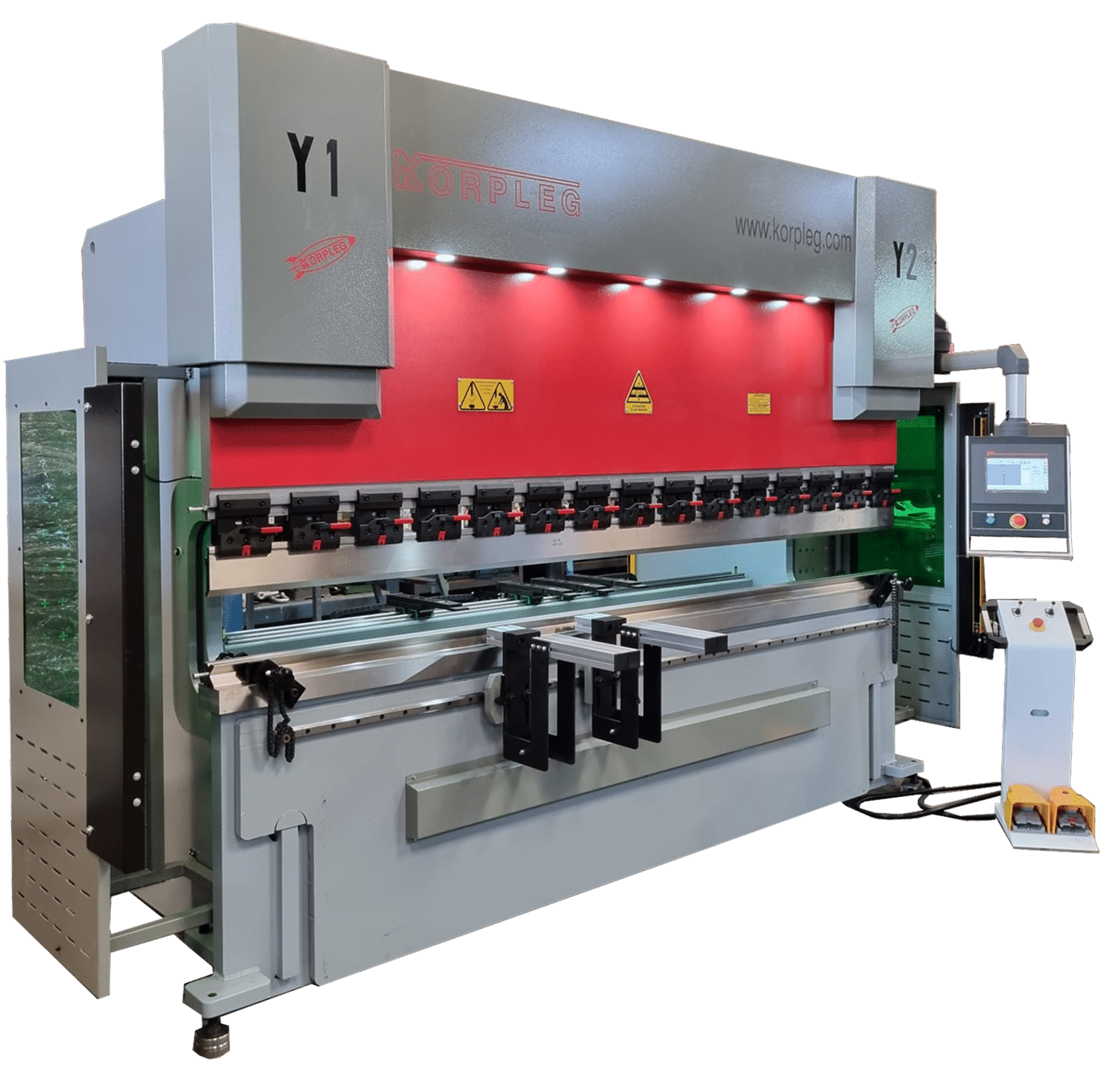

Presses plieuses hydrauliques - Gamme PS multi axes
Informations techniques
- Des presses plieuses multi axes X, Y1 Y2, R, Z pour plus de précision et de productivité
- Une mécanique avec une robustesse à toute épreuve
- Une prise en main vraiment très rapide
- Un équipement standard ultra complet
La commande numérique avec écran tactile :
Grace au graphisme et à l’écran tactile, jamais la programmation et l’utilisation d’une presse
plieuse n’aura été si simple et intuitive.
Une conception rigoureuse de chaque élément
Machine équipée d’une CNC ESA modèle 630 avec écran graphique 10’, contrôlant les 4
axes X,Y1, Y2 et R plus deux axes externes, pour le contrôle de la pression de la machine
et de la table de bombage.
La mécanique et l’hydraulique dédiées au pliage :
- Règles numériques haute précision pour le pliage (axes Y1, Y2, contrôlés par CNC).
- Régulation de la pression de pliage par la CNC
- Table de compensation de pliage hydraulique avec sa pression gérée par la CNC
- Un jeu complet de poinçons Hauteur 135 mm pied de biche (standard), droit ou à col de cygne (à définir)
- Une matrice multi vés avec retournement par chaînes ou des matrices mono vé (à définir)
- Brides de serrage rapide des poinçons avec un bouton poussoir pour un démontage rapide des outils fractionnés
- 2 bras de support pièce avant, montés sur des guidages linéaires pour la faclité du déplacement
La mécanique arrière : ensemble butées de pliage
- Butée arrière (axe X), motorisée par servomoteur et monté sur des guidages haute précision (0;05 mm) à circulation de billes
- Butée arrière réglable en hauteur (axe R), motorisée par un servomoteur et géré par la CNC.
- 4 butées de pliage escamotables pouvant être déplacés transversalement (axes Z) :
- 2 manuellement et 2 avec un joystick (Option Z1, Z2 numérisrés avec la CNC 640 ou 650)
La sécurité de l’opérateur optimisée tout en gardant une bonne ergonomie
- Protections latérales avec barrières de sécurité et module de sécurité classe 4
- Protection arrière avec barrières de sécurité
- Ensemble avec 2 pédales montée et descente et arrêt d’urgence.
- Tous les arrêts d’urgence et barrières sont reliés à un module de sécurité qui doit
- être réinitialisé en cas d’arrêt.
