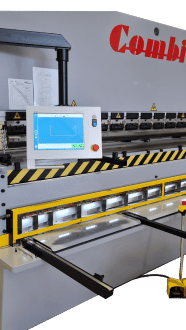

Combiné cisaille plieuse 3050X6/100T

Un concept unique et original : une cisaille guillotine et une presse plieuse hydrauliques en une seule machine.

Informations techniques

  • Capacité de la cisaille : 3050 X 6 mm
  • Capacité de la plieuse : 3200 entre les montants et 100 T de puissance

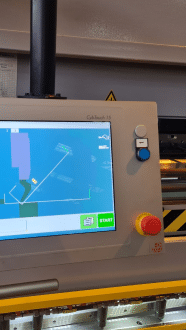

  • Commande numérique 3 axes : X / Y1 / Y2 avec synchronisation du tablier
  • Butée motorisée : Lg 700 mm et support tôle automatique pour la partie cisaille (option)

Avec la nouvelle option Booster 100 :

  • Possibilité de plier une tôle acier de 4 mm sur 3 m avec un vé de 32
  • Le pliage d’une tôle acier de 5 mm passe de 2 m à 2.8 m de large
  • Le pliage d’une tôle acier de 6 mm passe de 1.2 m à 1.8 m de large

Matériel garantie 2 ans – Plus de 1000 utilisateurs en Europe dont plus de 500 en France

Des structures de 1 à 250 personnes en serrurerie et menuiserie aluminium dans toute la France qui sont prêts à vous accueillir pour une démonstration.

JC COLOMBO dispense des formations complètes pour acquérir les méthodes de pliage afin que vous puissiez être encore plus précis et performant pour réaliser vos pièces.

Un équipement standard et complet

  • Butée arrière motorisée
  • 13 serre-tôles avec patins
  • Eclairage de la ligne de coupe avec ombre pour travailler au tracé
  • Chandelles support tôle
  • Guide d’équerrage Lg 1 m avec 1 butée avant
  • Lame monobloc et réversible 4 faces

Les options possibles

  • 2e guide d’équerrage avec butée avant Réf 2301/71
  • Guide d’équerrage en Lg 2 ou 3 m Réf 2301/10
  • Rapporteur d’angle Réf 2301/75
  • Support de tôle arrière pneumatique Réf 2301/14
  • Rack de stockage vertical de tôle Réf 1520
  • 3 butées escamotables avec réglage fin
  • 2 Supports tôle avant pour le pliage
  • 4 poinçons de pliage à col de cygne Lg totale 3100 mm Réf 10.14/88° (pliage U mini = 20x15x20 mm)
  • 1 poinçon de pliage à col de cygne Lg 240 mm Réf 10.14/88°
  • 16 supports poinçons intermédiaires. Hauteur totale de pliage = 200 mm
  • 1 matrice 9 vés (vés de 8 / 10 / 12 /14 / 18 / 24 / 32 / 45 mm) Lg 3100 mm Réf 1318

Les options possibles

  • Barrière immatérielle de protection avant Réf 2301/74
  • Poinçon 1012/30° avec R= 2 mm Lg 835 mm Réf 6004/1-30
  • Poinçon 1012/30° Fractionné avec R= 2 mm Lg 835 mm Réf 6004/1-30 FRACT
  • Poinçon 1014/88° Lg 835 mm Lg 835 mm Réf 6002/1
  • Poinçon 1014/88° Fractionné Lg 835 mm Réf 6003
  • Brides à serrage rapide Réf 2301/49-1

Important : de nombreux outillages type amada sont adaptables sur la COmBi

  • Matrice 1 “vé règle” à insérer ou en “Té inversé”
  • Outillage pour les plis écrasés
  • Outillage à rayonné
  • “Vé lourd” jusqu'à' 80 mm
Travailler en mode premium

Travailler en mode premium

Vous couperez vos tôles acier sur une cisaille guillotine à coupe verticale équipée d’une butée motorisée avec une grande précision et une belle qualité de coupe. D’une épaisseur de 0,75 mm à 6 mm acier sans aucun réglage de jeu de lame, avec une descente progressive et régulée électroniquement. Vous réaliserez vos pliages avec une presse plieuse synchronisée en toute simplicité grâce à sa programmation directe des angles accessible à tous les opérateurs. Des prototypes ou des grandes séries : avec ses programmes automatiques et sa synchronisation des vérins gauche et droit, vous réussirez vos pièces du 1er coup et obtiendrez enfin la productivité dont vous rêviez !

  • video JC Colombo Regarder le témoignage

    Témoignage de Marc Maddaléna, gérant de la société RCM à Saint-Tropez après 10 ans d'utilisation de la cisaille presse plieuse 3040X6/75T.
  • video JC Colombo Regarder le témoignage

    Mathieu MONSCH, gérant de la société EST AGENCEMENT à LUTZELHOUSE, nous informe sur les capacités et la simplicité d'utilisation de la cisaille presse plieuse COMBI
  • video JC Colombo Regarder le témoignage

    Témoignage de la société Atelier Créative (Marlioz - 74) qui met en valeur la simplicité d'utilisation de la plieuse combi et les possibilités qu'offre la machine en matière de travail du métal
  • video JC Colombo Regarder le témoignage

    Maurice, Cohen directeur de la société Alunni Bagarelli et utilisateur de la combi depuis presque 10 ans, nous parle de la plieuse Combi, une machine qui allie 2 fonctionnalités essentielles a son activité : la plieuse et la cisaille
